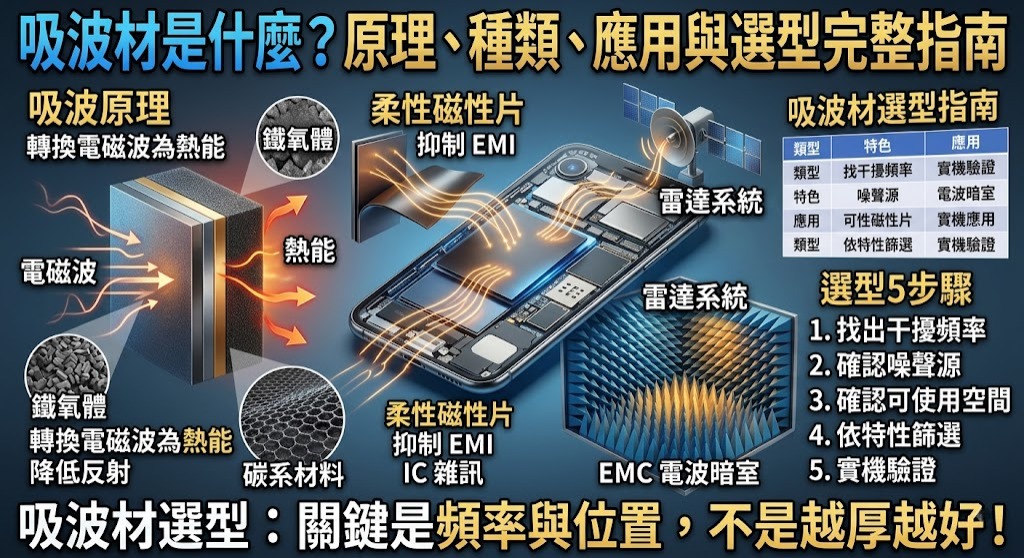

吸波材是什麼？先了解作用原理
吸波材，英文常見名稱包含 Electromagnetic Wave Absorber、EMI Absorber 或 Microwave Absorber，是一類用來降低電磁波反射、耦合或雜訊干擾的功能性材料。簡單來說，當電磁波進入材料後，材料會透過磁性損耗、介電損耗或電阻性損耗等機制，把部分電磁能量轉換成其他形式的能量，使反射出去或繼續傳播的電磁能量降低。
因此，吸波材與一般金屬屏蔽材料的設計思路並不完全相同。導電箔、金屬罩等屏蔽方式通常著重於阻隔或反射電磁波；吸波材則偏向讓進入材料的能量被消耗與衰減。實務上兩者並非互相排斥，許多電子產品反而會將接地、屏蔽與吸收設計搭配使用，依不同雜訊來源與傳播路徑處理 EMI 問題。3M 官方的 EMI 管理資料也將導電屏蔽材料與磁性／吸收材料視為兩類不同的 EMI 控制技術。
簡單理解：屏蔽材料比較像「擋住電磁波」，吸波材則比較接近「讓電磁波進入後逐漸被消耗」。但真正工程設計仍需依頻率、電場／磁場特性、材料阻抗與結構條件判斷，不能只靠單一材料解決所有 EMI 問題。
為什麼需要吸波材？常見 EMI 問題與應用情境
現代電子設備朝向高速、高頻、小型化與高密度方向發展，PCB、IC、天線、排線、電源模組與高速數位訊號之間的距離越來越近，因此更容易產生電磁耦合與雜訊干擾。當設備發生 EMI 問題時，工程師不一定有足夠空間重新大幅修改機構或電路，這時薄型、可裁切、可黏貼的吸波材就可能成為改善方案之一。
1. 電子設備內部近場雜訊
在手機、平板、筆記型電腦、伺服器、通訊設備與工業控制器中，高速 IC、記憶體、電源模組與排線都可能成為雜訊來源。薄片型磁性吸波材可以配置在特定元件、FPC、機構件或其他容易耦合的位置，用來降低局部電磁雜訊。TDK 的柔性磁性材料與 3M 的 EMI absorber 都屬於這類電子設備用方案。
2. 高頻通訊與無線設備
Wi-Fi、藍牙、行動通訊、基地台、IoT 與其他無線設備同時存在多組射頻訊號，若天線、模組與機構配置不理想，可能產生互相干擾。這類問題通常不能單純依「有沒有貼吸波材」判斷，而應確認實際干擾頻段、耦合路徑與天線效能，再決定材料位置與規格。
3. 車用電子與雷達系統
車輛中的 ECU、ADAS、車載通訊、感測器與雷達系統數量持續增加，電磁相容設計的重要性也同步提升。尤其毫米波雷達等高頻應用，對材料頻率特性、尺寸、安裝位置與反射控制都有更高要求。TDK 的電波吸收材料亦被應用於天線、無線設備與毫米波雷達測試相關的電波暗室。
4. EMC／EMI 測試環境
電波暗室需要降低牆面、天花板與地面的電磁波反射，才能建立較適合量測的測試環境，因此會使用大型吸波體、鐵氧體磁磚或複合式吸波材料。TDK 官方資料顯示，不同系列吸波體可使用鐵氧體磁性損耗、含碳材料的電阻損耗，或將不同結構組合成複合式吸波方案。
吸波材有哪些常見種類與差異？
「吸波材」不是單一產品名稱，而是一整類材料與結構的統稱。不同材料的磁導率、介電特性、厚度、密度、柔軟度及目標頻率都不同，因此不能只看外型選擇。以下整理幾種工程領域常見的類型。
鐵氧體類吸波材
Ferrite 鐵氧體具有磁性損耗特性，可製成磁磚、片材或與其他結構組成複合式吸波材料。大型 EMC 暗室常見鐵氧體磁磚配置，電子設備內也可能使用柔性磁性片材處理特定雜訊問題。鐵氧體材料的實際效果仍與材料配方、尺寸、厚度及工作頻率有關。
磁性複合片材
這類產品通常將磁性填料與樹脂或彈性聚合物結合，形成柔軟、可裁切的片材。優點是容易配置在 IC、FPC、模組、機構內壁與狹小空間中，因此在消費性電子、通訊設備及工業電子產品中相當常見。部分產品也可搭配背膠，使組裝更方便。
碳系與電阻性吸波材料
含碳泡棉、電阻性材料或其他具有電磁損耗能力的結構，可用來處理特定頻段的電磁波。大型錐形或角錐形吸波體便常透過材料損耗與幾何結構增加電磁波在材料內的傳播與衰減路徑，以降低反射。
複合式吸波材
當單一材料難以兼顧目標頻率或性能時，可利用磁性材料、電阻性材料、泡棉或其他層狀結構組合。這類設計的核心並不是「材料越多越好」，而是利用不同電磁特性互補，使吸收特性覆蓋所需的工作區域。
吸波材怎麼選？5 步驟選型流程
吸波材選型最大的錯誤，就是還沒找到問題頻率，就先問「哪一款效果最好」。吸波效果一定與實際頻率、位置及系統結構有關，因此比較穩健的做法，是按照以下五個步驟逐步確認。
步驟 1｜先找出干擾頻率：透過量測、測試報告或問題重現，先確認主要 EMI 問題位於哪個頻段，而不是只知道「設備有雜訊」。
步驟 2｜確認雜訊來源與耦合路徑：判斷問題來自 IC、電源、排線、PCB、連接器、天線還是機構反射。貼錯位置，即使材料規格很好，也可能看不到明顯改善。
步驟 3｜確認可使用空間：盤點可用厚度、面積、是否需要背膠、是否必須彎折，以及附近有沒有高溫零件或機構干涉。
步驟 4｜依頻率與材料特性篩選：比較磁導率、損耗特性、厚度、柔軟度、耐熱及目標頻率區間，選擇幾款候選材料做實機測試。
步驟 5｜實機驗證再定案：以修改前後的 EMI、EMC 或 RF 測試結果比較，而不是只看材料型錄。真正有效的吸波材選型必須回到整機驗證。
吸波材選型對照表
| 類型 | 主要特色 | 常見應用 | 選型注意事項 |
|---|---|---|---|
| 鐵氧體吸波材 | 利用磁性損耗降低電磁能量 | EMC 暗室、電子設備 | 確認頻率、重量、尺寸與安裝方式 |
| 柔性磁性片材 | 薄型、可裁切、可貼附 | IC、FPC、PCB、通訊模組 | 確認磁性特性、厚度、背膠與溫度條件 |
| 碳系／泡棉吸波體 | 可利用材料與結構降低電磁反射 | 微波、毫米波、電波暗室 | 注意尺寸、空間、頻率與環境要求 |
| 複合式吸波材 | 結合不同損耗機制與結構 | 寬頻 EMI、特殊 EMC 環境 | 需依系統實測，不宜只看單項材料數據 |
吸波材常見錯誤與避雷重點
很多吸波材使用效果不佳，不是材料本身沒有作用，而是選型或配置方式錯誤。尤其是第一次處理 EMI 問題時，以下七個錯誤特別常見。
- 沒有確認干擾頻率：只知道 EMI 超標，卻不知道問題發生在哪個頻段。
- 認為吸波材越厚越有效：厚度會影響材料特性，但並不是所有頻段都能單純靠增加厚度改善。
- 只看材料規格，不看安裝位置：如果雜訊源與耦合路徑判斷錯誤，貼再好的材料也未必有效。
- 把吸波材當成萬用屏蔽：某些問題更需要接地、機構屏蔽、濾波或 PCB layout 改善。
- 忽略溫度與環境條件：電子設備內可能存在高溫、潮濕、震動等條件，必須確認材料可靠度。
- 忽略背膠與加工需求：材料本身有效，但如果無法穩定貼合、裁切或組裝，量產仍可能出問題。
- 沒有做修改前後實測：不能只憑主觀感覺判斷效果，最終仍應以實際 EMI／EMC／RF 測試結果確認。
吸波材進階技巧與最佳實務
1. 先找噪聲源，再決定貼哪裡
工程處理的第一步應是定位，不是貼材料。可以配合 EMI pre-scan、近場探棒、頻譜量測或實驗性位置比較，找出主要噪聲源與敏感區域。當位置縮小後，再進行材料 A/B Test，往往比直接大面積貼覆更有效率。
2. 吸波、屏蔽、接地與濾波一起評估
EMI 是系統問題，不一定能靠單一吸波材完全解決。如果問題來自傳導路徑，可能需要濾波；如果是機構縫隙輻射，可能需要改善屏蔽與接地；如果是局部近場耦合，吸波材才可能是更直接的工具。最好的工程方案通常是從整個干擾路徑思考，而不是把某一種材料當成唯一答案。
3. 原型階段就做材料比較
若等產品進入量產前才發現 EMI 問題，可修改空間通常已經很小。較好的做法是在 EVT、DVT 等原型與驗證階段就預留吸波材、屏蔽罩或接地結構的測試空間，並留下不同材料厚度的比較結果，避免最後只能用成本較高或組裝困難的方式補救。
4. 不只看吸收性能，也要看量產條件
實際量產除了電磁性能，也要考慮材料是否容易模切、貼合、定位，厚度公差是否能接受，以及背膠、耐熱、耐候與可靠度需求。對採購與工程團隊而言，「測試有效」只是第一步，「能穩定量產」才是完整解決方案。
吸波材 FAQ 常見問題
Q1：吸波材主要用途是什麼？
吸波材主要用來吸收與衰減特定電磁能量，降低不需要的電磁波反射或耦合，可用於電子設備 EMI 抑制、通訊模組、車用電子、雷達與電波暗室等場合。
Q2：吸波材與電磁屏蔽材料有什麼不同？
屏蔽材料通常著重阻隔或反射電磁能量，吸波材則利用材料損耗讓部分電磁能量被衰減。實務 EMI 設計常把吸波、屏蔽、接地與濾波搭配使用，而不是二選一。
Q3：吸波材是不是越厚效果越好？
不一定。吸波效果與材料配方、頻率、磁性或介電特性、厚度及安裝結構都有關。厚度只是其中一個參數，因此應依目標頻率與實測結果決定，不能單純用厚薄判斷好壞。
Q4：吸波材可以直接貼在 IC 上嗎？
部分柔性吸波片可配置在 IC 或其附近，但必須先確認材料溫度規格、電氣特性、背膠、絕緣與散熱條件。不同產品限制不同，不建議在沒有確認規格前直接貼附。
Q5：不知道干擾頻率可以直接選吸波材嗎？
不建議。若沒有先確認問題頻率，材料選型容易變成反覆試錯。較好的流程是先取得 EMI 或頻譜量測結果，再依干擾頻率與位置篩選合適材料。
Q6：吸波材可以裁切成需要的尺寸嗎？
許多柔性片狀吸波材可進行裁切或模切，但仍要確認最小尺寸、材料脆性、背膠與加工公差。若要大量生產，最好在設計階段就同步考慮加工與貼合方式。
Q7：吸波材適合用在 5G 與高頻通訊設備嗎？
可以有相關應用，但必須依實際工作頻率、天線配置與干擾問題選擇材料。高頻與毫米波設計對材料參數及安裝位置更敏感，因此尤其需要搭配 RF 與 EMC 實測驗證。
Q8：吸波材貼越大面積越有效嗎？
不一定。如果沒有對準主要雜訊源或耦合位置，大面積貼覆也可能沒有明顯效益，甚至增加重量、成本與組裝難度。較好的方法是先定位問題，再逐步比較貼覆面積。
Q9：選購吸波材需要提供哪些資料？
建議至少準備目標頻率、設備類型、問題位置、可用尺寸與厚度、使用溫度、是否需要背膠，以及目前 EMI 或 RF 測試結果。資訊越完整，供應商越容易提出適合的候選方案。
Q10：吸波材貼上去就一定能通過 EMC 測試嗎？
不能保證。EMC 問題可能來自傳導、輻射、接地、線路布局或機構縫隙等多種因素。吸波材只是其中一種改善工具，最後仍應透過完整的 EMI／EMC 實測確認是否達到設計目標。
